Élément de capteur de pression en acier inoxydable à silicium, émetteur de pression piézoresistant

Stainless Steel Silicon Pressure Sensor Element Piezoresistive Pressure Transmitter
Stainless Steel Silicon Pressure Sensor Element Piezoresistive Pressure Transmitter
Stainless Steel Silicon Pressure Sensor Element Piezoresistive Pressure Transmitter Stainless Steel Silicon Pressure Sensor Element Piezoresistive Pressure Transmitter
Informations de base
Lieu d'origine: Baoji, en Chine
Nom de marque: HT SENSOR
Certification: CE,RoHs,ISO9001
Numéro de modèle: HT30
Quantité de commande min: 1
Prix: negotiable
Détails d'emballage: Paquet d'exportation standard
Délai de livraison: 5 à 8 jours ouvrables
Conditions de paiement: Western Union, L/C, T/T
Capacité d'approvisionnement: 5000 pièces/mois
meilleur prix Contactez
Détail Infomation
Modèle N°.: HT30 Type de fil: G1/4 G1/8 et ainsi de suite
Câblage du type: Des épingles Kovar plaquées en or ou des fils à haute température de 100 mm. Mesure du milieu: gaz et liquide
Stabilité: ± 0,1% F.S/an Portée: Pour les appareils à combustion interne
Le diaphragme: autres Énergie: 1.5mA
Type de signal de sortie: Type analogique Matériel: Acier inoxydable
Personnalisation: Disponible Une demande personnalisée Garantie: 2 ans
Mettre en évidence:

Capteur de pression au silicium en acier inoxydable

,

Élément de détecteur de pression au silicium

,

Transmetteur de pression piézoresistif au silicium

Description de produit

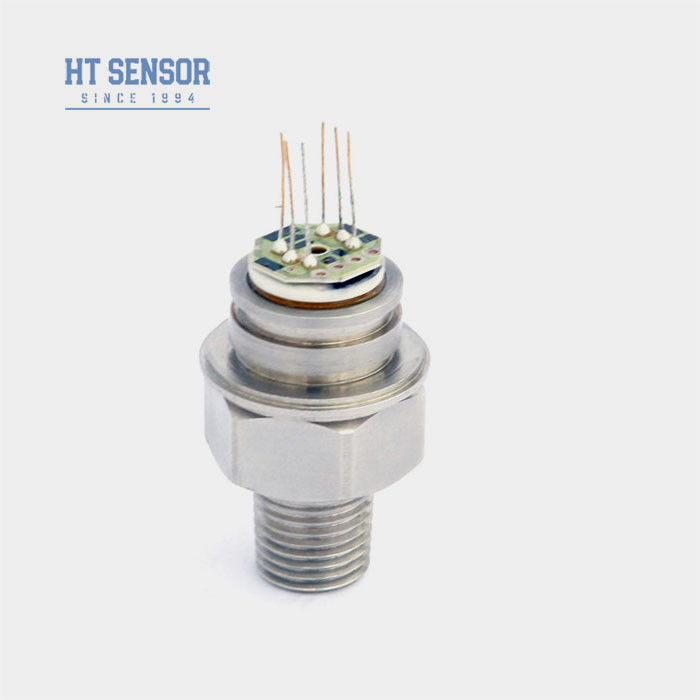

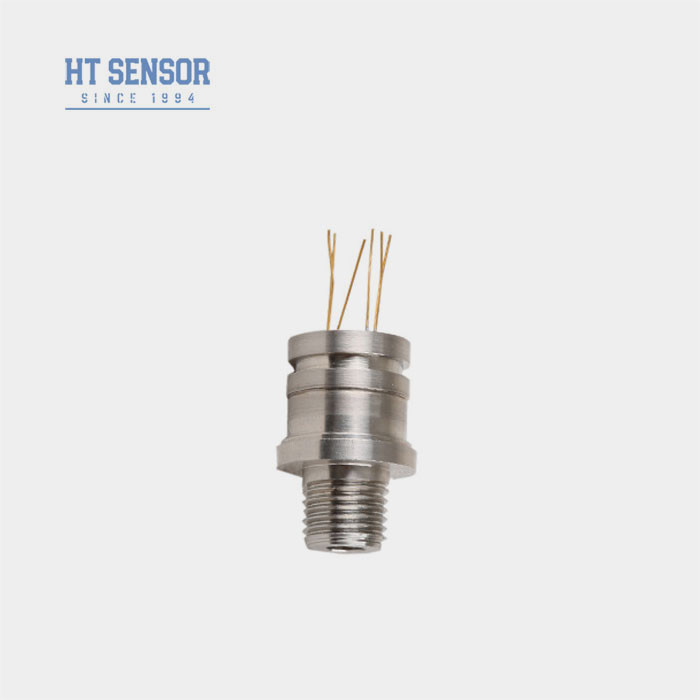

HT30 Élément de sonde de pression en acier inoxydable Capteur de pression en silicium pour émetteur de pression

HT30 Capteur de pression piézoresistif au silicium

Introduction du capteur de pression en silicium:


Le détecteur de pression piézorésistif en silicium HT30 est un silicium diffus hautement stableIl utilise l'effet piézorésistif du silicium diffusé pour mesurer laLe noyau est soudé avec unfil, et il n'utilise pas d'étanchéité par anneau O, ce qui le rend approprié pour une large gamme deles demandes
Caractéristiques du produitd'une épaisseur d'environ 50 mm:

1.Utilisant une technologie de pointe et un boîtier en acier inoxydable 316L, ainsi quedes matériaux tels que le titane et Hastelloy pour le diaphragme

2.Utilisation de circuits à film épais pour la compensation de la température et le point zérocorrection.

3.Interfaces à threads multiples disponibles pour la sélection

4.Soldé en une seule pièce, de taille compacte et de haute fiabilité

Applicationsd'une épaisseur d'environ 50 mm:

1Appliqué dans divers sites de procédés industriels, y compris le pétrole, la chimie, la métallurgie, l'énergie et l'hydrologie.

2.Utilisé dans les industries maritimes et aéronautiques

3. Convient pour les systèmes de commande hydraulique et pneumatique

4.Utilisé dans les applications de contrôle de processus

Performance électriqued'une épaisseur d'environ 50 mm:

1.Alimentation électrique: ≤ 2 mA CC (DC typique de 1,5 mA)

2Impédance d'entrée:2.5KΩ~6KΩ

3Impédance de sortie:2.5KΩ~6KΩ

4.Connexion électrique: broches Kovar plaquées en or ou câbles à haute température de 100 mm.

Paramètres de performanced'une épaisseur d'environ 50 mm:
Plage de mesure Épaisseur (G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000KPa
Absolute (A) Les émissions de gaz à effet de serre sont calculées en fonction de la fréquence d'émission.
Sélectionné Le système d'échantillonnage doit être conforme à l'annexe I.
  Le type Je suis désolé. Unité
Non-linéarité   ± 0.15 ± 0.3 % F.S.
Répétabilité  0.05 0.1 % F.S.
Hystérésis    0.05 0.1 % F.S.
Débit de compensation nul   0 ± 1 0 ± 2 MV
Produit à grande échelle   ≤ 20 KPa 50 ± 10 50 ± 30 MV
≥ 35 kPa 100 ± 10 100 ± 30 MV
Température de décalage zéro. ≤ 20 KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Température à pleine échelle. ≤ 20 KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Temps compensé. ≤ 20 KPa 0 à 50 oC
≥ 35 kPa 0 à 70 oC
Température de fonctionnement - 20 à 80 oC
Température de stockage -40 à 125 oC
Surcharge admissible Prenez la plus petite valeur entre 3 fois l'échelle complète ou 120MPa
Pression de rupture 5 fois la taille totale
Stabilité à long terme 0.2 %  F.S./année
Matériau du diaphragme autres
Résistance à l'isolation Pour les appareils à courant alternatif
Vibration Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz
Le choc 100 g, 11 ms
Temps de réponse ≤ 1 ms
Sceau de l'anneau O Déchets d'acier ou d'acier
Remplissage du milieu Huile de silicium
Le poids ~ 63 g
Les paramètres sont testés dans les conditions suivantes: 1.5mA @ 25°C

Construction du schéma

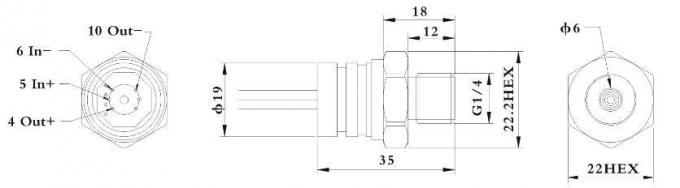

Dimension

Stainless Steel Pressure Probe Element for Pressure Transmitter Sensor







Connexion électrique et compensation
Stainless Steel Pressure Probe Element for Pressure Transmitter Sensor

Exemples de sélection
Stainless Steel Pressure Probe Element for Pressure Transmitter Sensor
Conseils pour commander
1. Faites attention à l'ajustement entre la taille du noyau et le boîtier de l'émetteur pendant l'assemblage pour atteindre le
étanchéité requise
2Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter que la plaque de compensation ne soit bloquée ou endommagée.
3Si le support de mesure n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter des dommages au noyau dus à une déformation ou à un perçage du diaphragme.
5. Gardez le port de pression du noyau de la jauge de pression ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau.
6Si des modifications sont apportées aux câbles des broches, suivez l'étiquette sur le noyau pour référence.





Questions et réponses
1.Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?
A: haute précision, durabilité et excellentes performances.
2.Q: Puis-je personnaliser les spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous fournissons le service OEM et ODM
3Q: Quelle est votre capacité de production?
A: Je suis désolé. Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison
.4.Q: Quelle est la période de livraison typique?
R: 5 à 8 jours ouvrables pour les modèles standard.
5Q: Quel est le prix des produits?
A: Prix compétitifs avec remises pour les commandes en vrac ou les partenaires à long terme
.6.Q: Quelle est la garantie de vos produits? Et service après-vente?
R: Notre temps de garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, l'instruction à distance par le réseau PC est toujours disponible.
