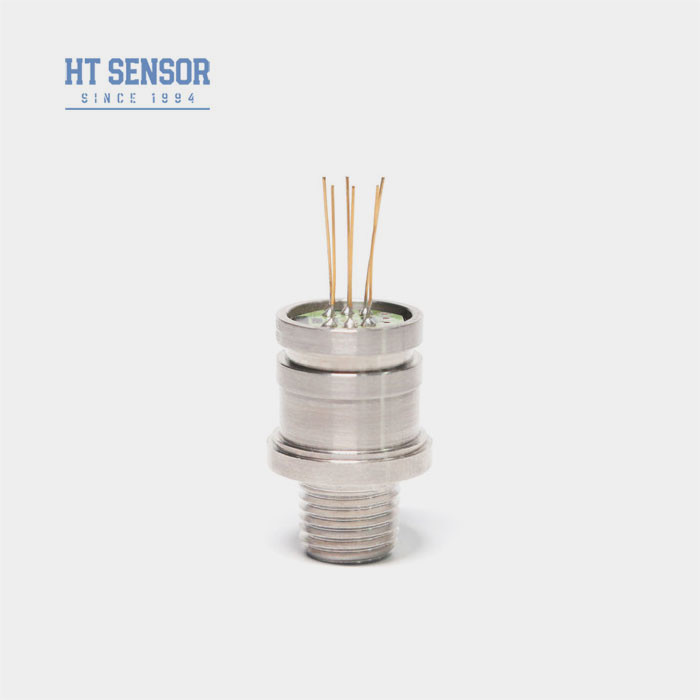

HT30 Capteur de pression en fil de silicium Capteur de pression humide d'eau OEM

HT30 Thread Silicon Pressure Sensor Cell Water Wet Pressure Sensor OEM
HT30 Thread Silicon Pressure Sensor Cell Water Wet Pressure Sensor OEM
HT30 Thread Silicon Pressure Sensor Cell Water Wet Pressure Sensor OEM HT30 Thread Silicon Pressure Sensor Cell Water Wet Pressure Sensor OEM
Informations de base
Lieu d'origine: Baoji, en Chine
Nom de marque: HT SENSOR
Certification: CE,RoHs,ISO9001
Numéro de modèle: HT30
Quantité de commande min: 1
Prix: negotiable
Détails d'emballage: Paquet d'exportation standard
Délai de livraison: 5-8 jours ouvrables
Conditions de paiement: L/C, T/T et Western Union
Capacité d'approvisionnement: 5000 pièces/mois
meilleur prix Contactez
Détail Infomation
Modèle N°.: HT30 Type de fil: Produit d'origine
Type de câblage: À quatre fils Mesure du milieu: Gaz et liquide
Portée: Pour les appareils de traitement des gaz: Le pouvoir: 1.5 mA
Paquet de transport: cartonné Code du SH: 9026209090
Capacité d'approvisionnement: 50000 PCS/an Le type: Capteur de pression piézo-résistif
Pour: Transmetteur de pression au silicium diffusé Type de signal de sortie: Type analogique
Matériel: d'acier inoxydable Personnalisation: Disponible Une demande personnalisée
Mettre en évidence:

HT30 Capteur de pression au silicium à fil

,

Cellule de détection de pression au silicium OEM

,

Capteur de pression humide d'eau OEM

Description de produit

Baoji Hengtong HT30 fil Celle de capteur de pression en silicium personnalisée pour l'eau

HT30 Capteur de pression piézoresistif au silicium

Introduction du capteur de pression en silicium:


Le détecteur de pression piézorésistif en silicium HT30 est un silicium diffus hautement stableIl utilise l'effet piézorésistif du silicium diffus pour mesurer laLe noyau est soudé avec unfil, et il n'utilise pas d'étanchéité par anneau O, ce qui le rend approprié pour une large gamme deles applications.



HT30 Capteur de pression en fil de silicium Capteur de pression humide d'eau OEM 0HT30 Capteur de pression en fil de silicium Capteur de pression humide d'eau OEM 1


Performance électriqued'une épaisseur d'environ 50 mm:
  1. L'alimentation électrique: ≤ 2 mA de courant continu (type 1,5 mA de courant continu)
  2. Impédance d'entrée:2.5KΩ~6KΩ
  3. Impédance de sortie:2.5KΩ~6KΩ
  4. Connexion électrique: broches Kovar plaquées en or ou câbles à haute température de 100 mm.
Paramètres de performanced'une épaisseur d'environ 50 mm:
Plage de mesure Épaisseur (G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000KPa
Absolute (A) Les émissions de gaz à effet de serre sont calculées en fonction de la fréquence d'émission.
Sélectionné Le système d'échantillonnage doit être conforme à l'annexe I.
  Le type Je suis désolé. Unité
Non-linéarité   ± 0.15 ± 0.3 % F.S.
Répétabilité  0.05 0.1 % F.S.
Hystérésis    0.05 0.1 % F.S.
Débit de compensation nul   0 ± 1 0 ± 2 MV
Produit à grande échelle   ≤ 20 KPa 50 ± 10 50 ± 30 MV
≥ 35 kPa 100 ± 10 100 ± 30 MV
Température de décalage zéro. ≤ 20 KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Température à pleine échelle. ≤ 20 KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Temps compensé. ≤ 20 KPa 0 à 50 oC
≥ 35 kPa 0 à 70 oC
Température de fonctionnement - 20 à 80 oC
Température de stockage -40 à 125 oC
Surcharge admissible Prenez la plus petite valeur entre 3 fois l'échelle complète ou 120MPa
Pression de rupture 5 fois la taille totale
Stabilité à long terme 0.2 %  F.S./année
Matériau du diaphragme autres
Résistance à l'isolation Pour les appareils à courant alternatif
Vibration Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz
Le choc 100 g, 11 ms
Temps de réponse ≤ 1 ms
Sceau de l'anneau O Déchets d'acier ou d'acier
Remplissage du milieu Huile de silicium
Le poids ~ 63 g
Les paramètres sont testés dans les conditions suivantes: 1.5mA @ 25°C

Construction du schémad'une épaisseur d'environ 50 mm
Dimension

Baoji Hengtong Ht30 Thread Customized Pressure Sensor Cell







Connexion électrique et compensation
Baoji Hengtong Ht30 Thread Customized Pressure Sensor Cell

Exemples de sélection
Baoji Hengtong Ht30 Thread Customized Pressure Sensor Cell



Caractéristiques du produitd'une épaisseur d'environ 50 mm:

  1. Utilisant une technologie de pointe et un boîtier en acier inoxydable 316L,matériaux tels que le titane et le Hastelloy pour le diaphragme
  2. Utilisation de circuits à film épais pour la compensation de la température et le point zérocorrection.
  3. Interfaces à threads multiples disponibles pour la sélection
  4. Soudés en une seule pièce, de taille compacte et de haute fiabilité
Applicationsd'une épaisseur d'environ 50 mm:
  1. Appliqué dans divers sites de procédés industriels, y compris le pétrole, la chimie, la métallurgie, l'énergie et l'hydrologie.
  2. Utilisé dans les industries maritimes et aéronautiques
  3. Appareils de commande hydraulique ou pneumatique
  4. Utilisé dans les applications de contrôle de processus
Conseils pour commander

1Dans l'assemblage, faites attention à la coordination de la taille du noyau et du boîtier de l'émetteur pour obtenir l'étanchéité requise
2. Pendant le processus d'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter le blocage ou l'endommagement de la plaque de compensation.
3Si le support d'essai est incompatible avec le diaphragme central et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter la déformation ou la perforation du diaphragme et des dommages au noyau.
5. Gardez le port de pression du noyau de jauge ouvert à l'atmosphère pour empêcher l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau de jauge.
6. Si une broche change, consultez l'étiquette sur le fil de base réel.

société


Baoji Hengtong Ht30 Thread Customized Pressure Sensor Cell HT30 Capteur de pression en fil de silicium Capteur de pression humide d'eau OEM 6HT30 Capteur de pression en fil de silicium Capteur de pression humide d'eau OEM 7
Questions et réponses


Q1: Êtes-vous Vous êtes une société de fabrication?

A1: Nous sommes fabricants avec plus de 29 ans d'expérience.



Q2:Produit sur mesure

A2:Nous fournissons des services OEM et de conception personnalisée.



Q3:Garantie de qualité

R3: Nos produits bénéficient d'une garantie limitée de 12 à 18 mois à compter de la date d'expédition jusqu'à l'acheteur original. Hengtong remplacera ou réparera les produits défectueux gratuitement.Cette garantie ne s'applique pas aux unités modifiées.Il a été maltraité, négligé.



Q4: Expédition et emballage

A4:Les produits sont généralement expédiés par Express international, y compris UPS,FedEx,DHL et INT pour le fret prépayé,vous pouvez également utiliser votre compte d'expédition pour récupérer,emballage d'exportation standard,y compris la certification d'inspection.



Q5: Contactez-nous

A5:Nous avons une équipe de vente active et expérimentée pour vous servir sur la question technique et la question commerciale.
