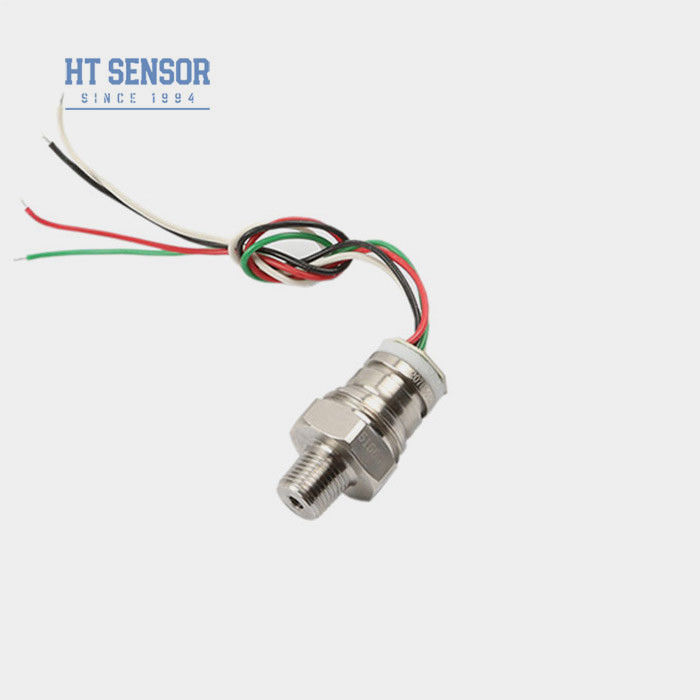

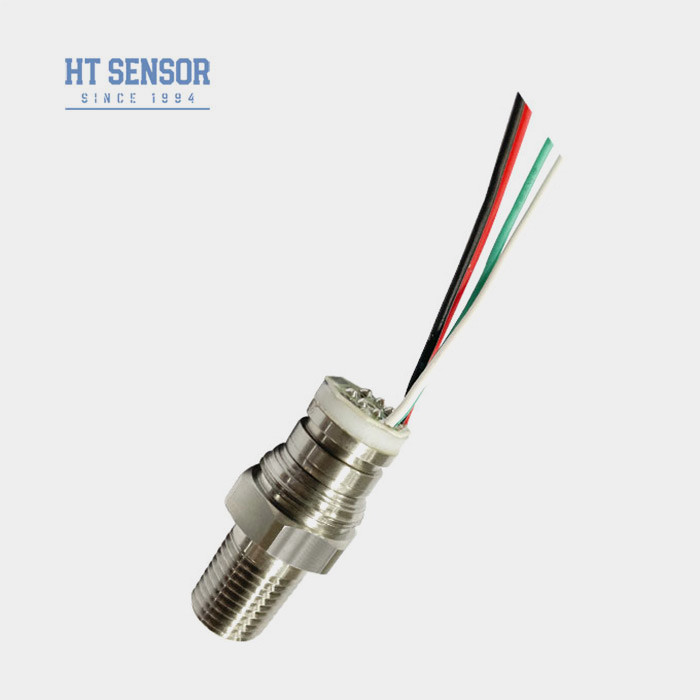

Capteur de pression du silicium liquide 10VDC Mini fil Capteur de pression du niveau du réservoir d'eau

10VDC Liquid Silicon Pressure Sensor Mini Thread Water Tank Level Pressure Sensor
10VDC Liquid Silicon Pressure Sensor Mini Thread Water Tank Level Pressure Sensor
10VDC Liquid Silicon Pressure Sensor Mini Thread Water Tank Level Pressure Sensor 10VDC Liquid Silicon Pressure Sensor Mini Thread Water Tank Level Pressure Sensor
Informations de base
Lieu d'origine: Baoji, en Chine
Nom de marque: HT SENSOR
Certification: CE,RoHs,ISO9001
Numéro de modèle: HT30V
Quantité de commande min: 1
Prix: negotiable
Détails d'emballage: Paquet d'exportation standard
Délai de livraison: 5 à 8 jours ouvrables
Conditions de paiement: Western Union, L/C, T/T
Capacité d'approvisionnement: 5000 pièces/mois
meilleur prix Contactez
Détail Infomation
Modèle N°.: HT30V Type de fil: personnalisé
Câblage du type: À quatre fils Mesure du milieu: gaz et liquide
personnalisé: personnalisé Le pouvoir: Le réglage de la tension doit être effectué à l'aide d'un système de freinage.
Spécification: fil G1/4 G1/8 1/4NPT et ainsi de suite Type de signal de sortie: Type analogique
Matériel: Acier inoxydable Personnalisation: Disponible
Mettre en évidence:

Capteur de pression de silicium liquide de 10 VDC

,

Sensor de pression au silicium liquide

,

Détecteur de pression du niveau du réservoir d'eau de 10 VDC

Description de produit

Transducteur de pression au silicium liquide à mini-fil HT30V 10VDC

HT30V Piézo-résistantD'autres produitsCapteur de pression

Introduction du capteur de pression au silicium à fil:


Le HT30V utilise un élément de silicium diffus très stable, ce qui en fait un capteur de pression piézorésistif en silicium fiable.le capteur mesure avec précision la pression des liquides et des gazSes applications étendues dans les compresseurs d'air et les systèmes de réfrigération en font un atout précieux dans diverses industries.

10VDC Powered Mini Thread Liquid Pressure Sensor Transducer
10VDC Powered Mini Thread Liquid Pressure Sensor Transducer
10VDC Powered Mini Thread Liquid Pressure Sensor Transducer


Caractéristiques du produitd'une épaisseur n'excédant pas 10 mm:
  1. Utilise des circuits à film épais pour la compensation de température et le décalage zérocorrection.
  2. Haute fiabilité et excellente stabilité.
  3.  Énergie à tension constante, sortie standard
Applicationsd'une épaisseur n'excédant pas 10 mm:
  1. Convient pour la mesure de la pression des gaz et des liquides non corrosifs avec 316LCompatibilité avec l'acier inoxydable
  2. Utilisé dans les systèmes de contrôle de processus pour la surveillance et le contrôle de la pression.
  3. Généralement utilisés dans les systèmes de réfrigération et les compresseurs d'air à pression la mesure.
Performance électriqued'une épaisseur n'excédant pas 10 mm:
  1. L'alimentation électrique: ≤ 10 VDC
  2. Voltage de sortie en mode commun: 50% de l'entrée (typique)
  3. Impédance d'entrée:4KΩ~20KΩ
  4. Impédance de sortie:2.5KΩ~6KΩ
  5. Connexion électrique: fil à haute température de 100 mm, câble à ruban
Paramètres de performanced'une épaisseur n'excédant pas 10 mm:
Plage de mesure Épaisseur (G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000KPa
Absolute (A) Les émissions de gaz à effet de serre sont calculées en fonction de la fréquence d'émission.
Sélectionné Le système d'échantillonnage doit être conforme à l'annexe I.
  Le type Je suis désolé. Unité
Non-linéarité   ± 0.15 ± 0.3 % F.S.
Répétabilité  0.05 0.1 % F.S.
Hystérésis    0.05 0.1 % F.S.
Débit de compensation nul   0 ± 1 0 ± 2 MV
Produit à grande échelle   ≤ 20 KPa 50 ± 1 50 ± 2 MV
≥ 35 kPa 100 ± 1 100 ± 2 MV
Température de décalage zéro. ≤ 20 KPa ± 1 ± 25 % F.S.
≥ 35 kPa ± 0.8 ± 15 % F.S.
Température à pleine échelle. ≤ 20 KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.8 ± 15 % F.S.
Temps compensé. ≤ 20 KPa 0 à 50 oC
≥ 35 kPa 0 à 70 oC
Température de fonctionnement - 20 à 80 oC
Température de stockage -40 à 125 oC
Surcharge admissible Prenez la plus petite valeur entre 3 fois l'échelle complète ou 120MPa
Pression de rupture 5 fois la taille totale
Stabilité à long terme 0.2 %  F.S./année
Matériau du diaphragme autres
Résistance à l'isolation Pour les appareils à courant alternatif
Vibration Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz
Le choc 100 g, 11 ms
Temps de réponse ≤ 1 ms
Sceau de l'anneau O Déchets d'acier ou d'acier
Remplissage du milieu Huile de silicium
Le poids ~ 63 g
Les paramètres sont testés dans les conditions suivantes: 10V @ 25oC


Construction du schéma
Dimension 10VDC Powered Mini Thread Liquid Pressure Sensor Transducer
Les notes: La taille du fil du capteur de pression peut être personnalisée
Connexion électrique et compensation




10VDC Powered Mini Thread Liquid Pressure Sensor Transducer






Exemples de sélection
10VDC Powered Mini Thread Liquid Pressure Sensor Transducer



Conseils pour commander

1Pour les capteurs filetés, veuillez confirmer l'interface filée requise, l'interface supérieure, l'interface inférieure ou les besoins de soudage pour donner le diagramme de taille de contour.
2Si le support d'essai est incompatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
3. Évitez d'utiliser la main ou des objets tranchants sur le diaphragme du capteur, afin d'éviter la déformation du diaphragme ou des piercings et des dommages au noyau.

4. Gardez le port de pression du noyau de jauge ouvert à l'atmosphère pour empêcher l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau de jauge.
5. Si une broche change, consultez l'étiquette sur le fil de base réel.



société

10VDC Powered Mini Thread Liquid Pressure Sensor Transducer

Questions et réponses

1.Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?
A: haute précision, durabilité et excellentes performances.

2.Q: Puis-je personnaliser les spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous fournissons le service OEM et ODM

3Q: Quelle est votre capacité de production?
A: Je suis désolé. Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison
.
4.Q: Quelle est la période de livraison typique?
A: Je suis désolé.5 à 8 jours ouvrablesPour les modèles standard, les produits personnalisés peuvent varier.

5Q: Quel est le prix des produits?
A: Prix compétitifs avec remises pour les commandes en vrac ou les partenaires à long terme
.
6.Q: Quelle est la garantie de vos produits? Et service après-vente?
R: Notre temps de garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, l'instruction à distance par le réseau PC est toujours disponible.
