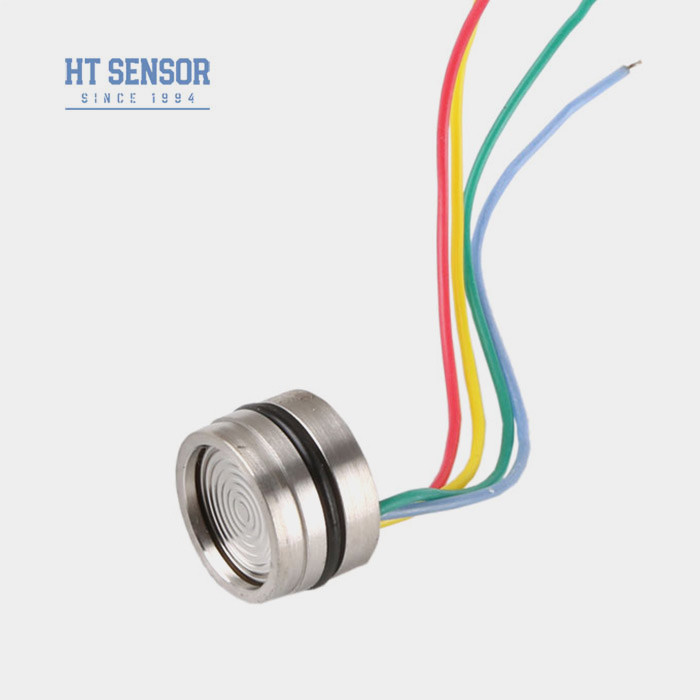

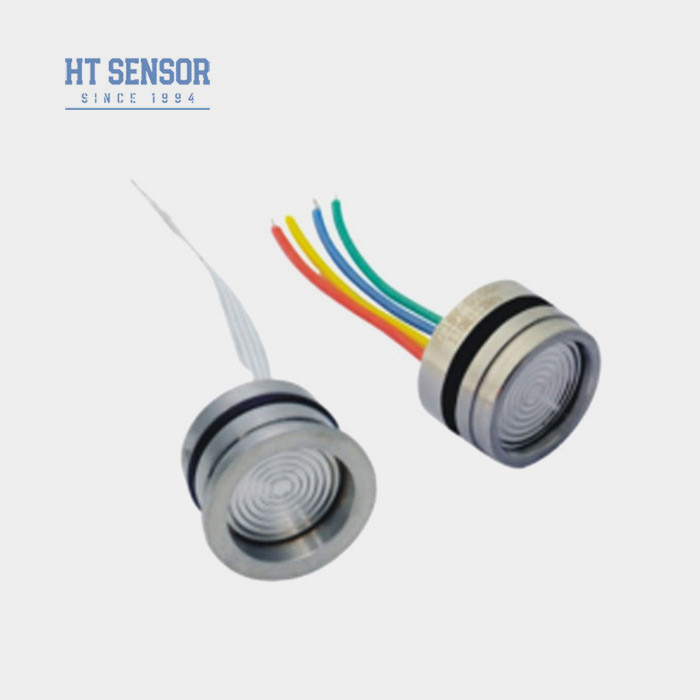

HT19V Capteur de pression piézorésistif en silicium 5V 10VDC Capteur de pression d'air liquide en silicium
Product Details
| Numéro de modèle.: | HT19V | Type de fil: | Non |
|---|---|---|---|
| Type de câblage: | À quatre fils | Milieu de mesure: | Gaz et liquide |
| Gamme: | Pour les appareils à combustion interne | Sortir: | MV |
| Type de pression: | Le G/A/S | Fournir: | 1,5 mA |
| Code HS: | 9026209090 | Capacité d'approvisionnement: | 20000 pièces par mois |
| Taper: | Capteur de pression piézo-résistif | Matériel: | Acier inoxydable |
| Personnalisation: | Disponible | Demande personnalisée | ||
| Mettre en évidence |
HT19V Capteur de pression piézoresistif au silicium,Sensor de pression piézoresistif au silicium 10 VDC,Détecteur de pression d'air liquide au silicium 10 VDC |
||
Product Description
HT19V 19mm 10VDC Capteur de pression piézoélectrique au silicium pour l'air et le liquide
HT19V Capteur de pression piézoresistif au silicium
Introduction du capteur de pression en silicium:
HT19V utilise un élément de silicium diffus très stable, ce qui en fait un capteur de pression piézorésistif en silicium fiable.le capteur mesure avec précision la pression des liquides et des gazSes applications étendues dans les compresseurs d'air et les systèmes de réfrigération en font un atout précieux dans diverses industries.
Caractéristiques du produitd'une épaisseur d'environ 50 mm:
1.Utilise un circuit à film épais pour la compensation de la température et le décalage zérocorrection
2.Haute fiabilité et excellente stabilité
3.Énergie à tension constante, sortie standard
Applicationsd'une épaisseur d'environ 50 mm:
1. Convient pour mesurer la pression des gaz et des liquides non corrosifs avec 316LCompatibilité avec l'acier inoxydable
2.Utilisé dans les systèmes de contrôle de processus pour la surveillance et le contrôle de la pression.
3.Utilisé couramment dans les systèmes de réfrigération et les compresseurs d'air pour la pression la mesure.
Performance électriqued'une épaisseur d'environ 50 mm:
1.Alimentation électrique: ≤ 10 VDC
2.Tension de sortie en mode commun: 50% de l'entrée (typique)
3.Impédance d'entrée: 4KΩ à 20KΩ
4Impédance de sortie:2.5KΩ~6KΩ
5Connexion électrique: fil à haute température de 100 mm, câble à ruban
| Paramètres de performanced'une épaisseur d'environ 50 mmJe vous en prie. | ||||||
| Plage de mesure | Épaisseur (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000KPa | ||||
| Absolute (A) | Les émissions de gaz à effet de serre sont calculées en fonction de la fréquence d'émission. | |||||
| Sélectionné | Le système de contrôle de la température doit être équipé d'un système de contrôle de la température de l'air. | |||||
| Le type | Je suis désolé. | Unité | ||||
| Non-linéarité | ± 0.15 | ± 0.3 | % F.S. | |||
| Répétabilité | 0.05 | 0.1 | % F.S. | |||
| Hystérésis | 0.05 | 0.1 | % F.S. | |||
| Débit de compensation nul | 0 ± 1 | 0 ± 2 | MV | |||
| Produit à grande échelle | ≤ 20 KPa | 50 ± 1 | 50 ± 2 | MV | ||
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | MV | |||
| Température de décalage zéro. | ≤ 20 KPa | ± 1 | ± 25 | % F.S. | ||
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |||
| Température à pleine échelle. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |||
| Temps compensé. | ≤ 20 KPa | 0 à 50 | oC | |||
| ≥ 35 kPa | 0 à 70 | oC | ||||
| Température de fonctionnement | - 20 à 80 | oC | ||||
| Température de stockage | -40 à 125 | oC | ||||
| Surcharge admissible | Prenez la plus petite valeur entre 3 fois l'échelle complète ou 120MPa | |||||
| Pression de rupture | 5 fois la taille totale | |||||
| Stabilité à long terme | 0.2 % | F.S./année | ||||
| Matériau du diaphragme | autres | |||||
| Résistance à l'isolation | Pour les appareils à courant alternatif | |||||
| Vibration | Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz | |||||
| Le choc | 100 g, 11 ms | |||||
| Temps de réponse | ≤ 1 ms | |||||
| Sceau de l'anneau O | Déchets d'acier ou d'acier | |||||
| Remplissage du milieu | Huile de silicium | |||||
| Le poids | ~ 28 g | |||||
| Les paramètres sont testés dans les conditions suivantes: 10V @ 25oC | ||||||
| Construction du schémad'une épaisseur d'environ 50 mm | |
| Le débit d'électricité doit être supérieur à: |  |
| ≥ 3,5 MPaS Le niveau de température de l'air doit être inférieur à: |
|
| ≥ 40 MPaS | |
| Connexion électrique et compensationd'une épaisseur d'environ 50 mm |
|
|
| Exemples de sélection |
| Conseils pour commander |
2Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter d'endommager la plaque de compensation.
3Si le support de mesure n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter des dommages au noyau dus à une déformation ou à un perçage du diaphragme.
5. Gardez le port de pression du noyau de la jauge de pression ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau.
6Si des modifications sont apportées aux câbles des broches, suivez l'étiquette sur le noyau pour référence.
