Aperçu > Produits> Capteur de pression de silicium> Capteur de pression de silicium piézo-résistant HT-IQ 50,4 mm Capteur de pression de type grand diaphragme

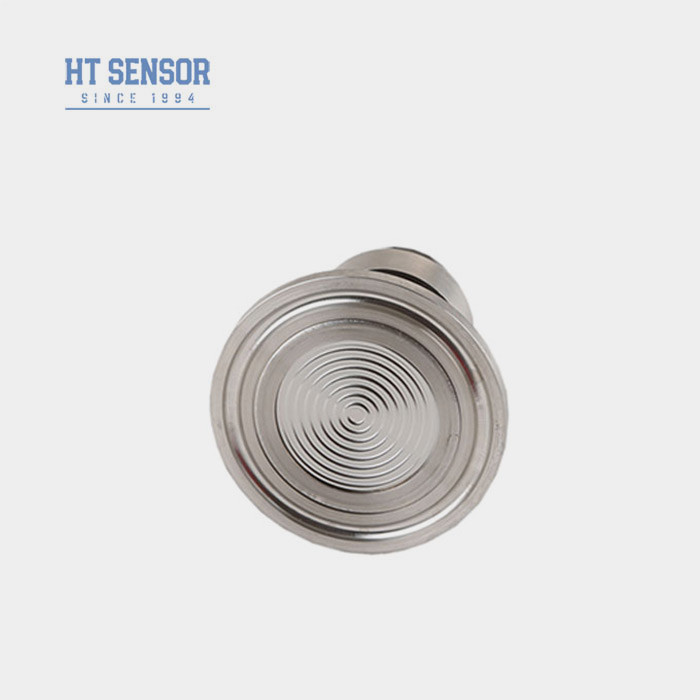

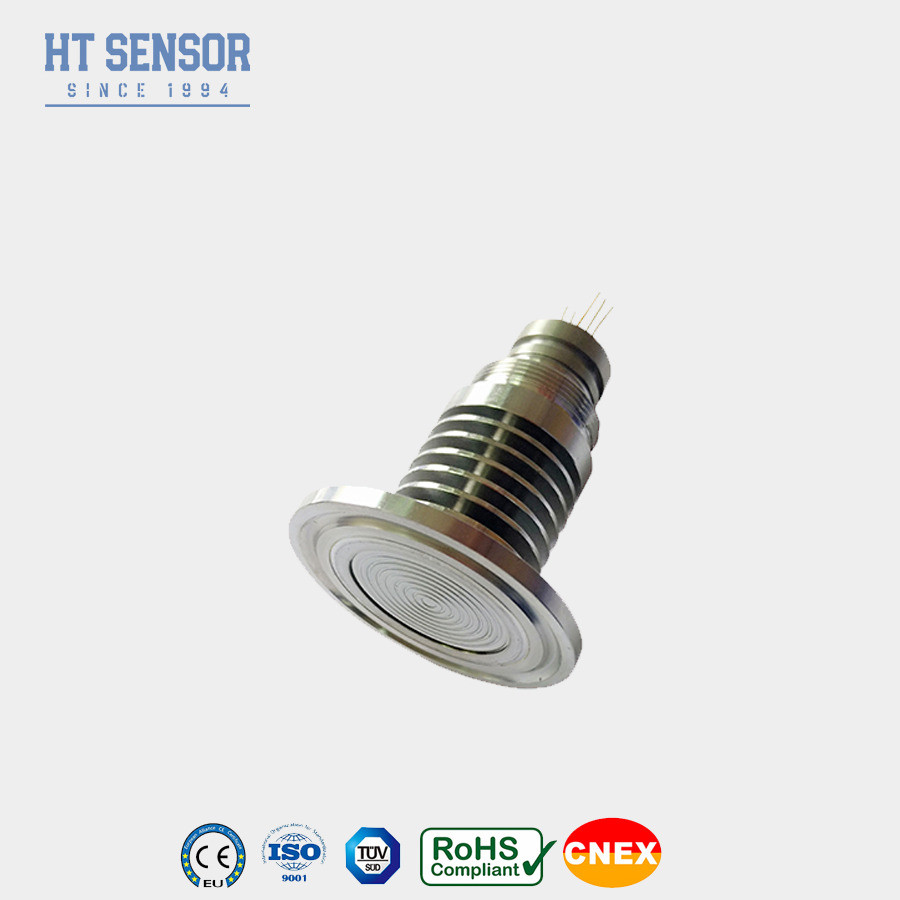

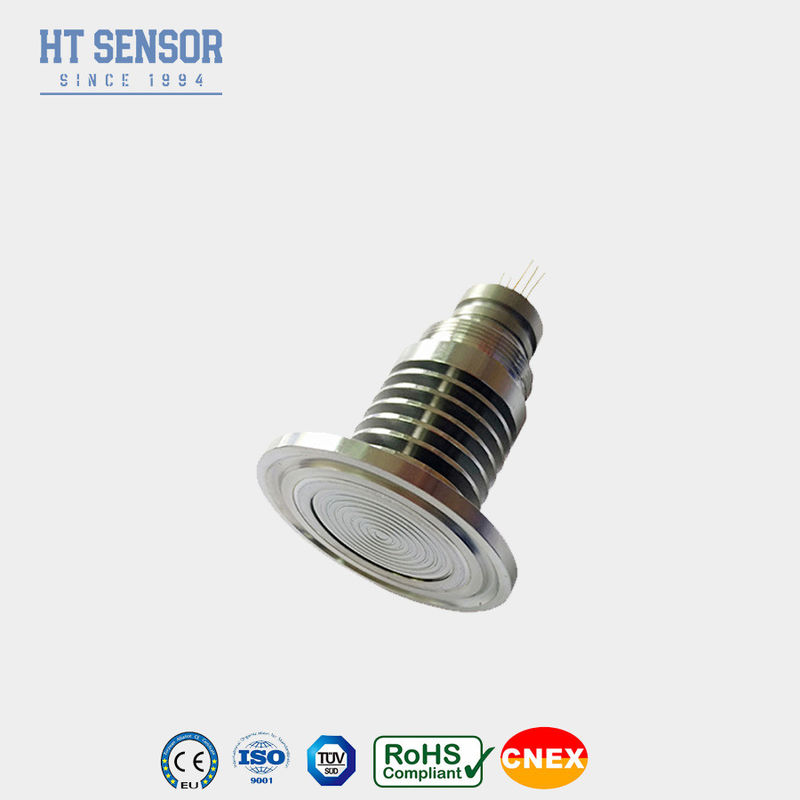

Capteur de pression de silicium piézo-résistant HT-IQ 50,4 mm Capteur de pression de type grand diaphragme

HT-IQ Piezoresistive Silicon Pressure Sensor 50.4mm Big Diaphragm Type Pressure Sensor
HT-IQ Piezoresistive Silicon Pressure Sensor 50.4mm Big Diaphragm Type Pressure Sensor
HT-IQ Piezoresistive Silicon Pressure Sensor 50.4mm Big Diaphragm Type Pressure Sensor HT-IQ Piezoresistive Silicon Pressure Sensor 50.4mm Big Diaphragm Type Pressure Sensor
Informations de base
Lieu d'origine: Baoji, en Chine
Nom de marque: HT SENSOR
Certification: CE,RoHs,ISO9001
Numéro de modèle: HT-IQ
Quantité de commande min: 1
Prix: negotiable
Détails d'emballage: Paquet d'exportation standard
Délai de livraison: 5 à 8 jours ouvrables
Conditions de paiement: Western Union, L/C, T/T
Capacité d'approvisionnement: 5000 pièces/mois
meilleur prix Contactez
Détail Infomation
Modèle N°.: HT-IQ Type de fil: 50une pince de 0,4 mm
Câblage du type: Pions Kovar à quatre fils ou plaqués or Mesure du milieu: gaz et liquide
Portée: Pour les appareils à combustion interne Le pouvoir: 1.5mA
Paquet de transport: Cartonné Origine: Chine
Code du SH: 9026209090 Le type: Capteur de pression au silicium piézorésistif
Pour: Transmetteur de pression au silicium diffusé Type de signal de sortie: Type analogique
Matériel: Acier inoxydable Personnalisation: Disponible Une demande personnalisée
Mettre en évidence:

Capteur de pression de silicium piézoresistant HT-IQ

,

Sensor de pression au silicium piézorésistif 50

,

4 mm

Description de produit

HT-IQ 50,4 mm Capteur de pression au silicium piezoresistif à grand diaphragme

Capteur de pression piézoresistif au silicium HT-IQ

Introduction du détecteur de pression en silicium piézorésistif:


Le HT-IQ est un capteur de pression à diaphragme à décharge avec une puce en silicium diffus très stable.L'huile de silicium scellée par le diaphragme. La puce sensible n'entre pas directement en contact avec le milieu de mesure.Il est facile à nettoyer et très fiable. Il convient à des applications dans des industries comme l'alimentation et l'hygiène.


Caractéristiques du produitd'une épaisseur d'environ 50 mm,:

  • Utilisant une technologie de pointe et un boîtier en acier inoxydable 316L,des matériaux tels que le titane et Hastelloy pour le diaphragme
  • Utilisation de circuits à film épais pour la compensation de la température et le point zéro correction
  • fiabilité, répétabilité et stabilité exceptionnelles
  • Structure du diaphragme à rincer, ce qui facilite le nettoyage
Applicationsd'une épaisseur d'environ 50 mm,:
  • Convient pour la mesure de la pression des gaz et des liquides non corrosifs avec 316LCompatibilité avec l'acier inoxydable
  • Industrie alimentaire et des boissons
  • Contrôle des procédés industriels
  • Industrie pharmaceutique
Performance électriqued'une épaisseur d'environ 50 mm,:
  • L'alimentation électrique: ≤ 2 mA de courant continu (type 1,5 mA de courant continu)
  • Impédance d'entrée: 2,5 KΩ à 6 KΩ
  • Impédance de sortie: 2,5 KΩ~6 KΩ
  • Connexion électrique: broches Kovar plaquées en or ou câbles à haute température de 100 mm.
Paramètres de performanced'une épaisseur d'environ 50 mm,:
Plage de mesure Épaisseur (G) 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000Kpa
Absolute (A) Les émissions de gaz à effet de serre sont calculées en fonction de la fréquence d'émission.
Sélectionné Pour les appareils à combustion
  Le type Je suis désolé. Unité
Non-linéarité   ± 0.15 ± 0.3 % F.S.
Répétabilité  0.05 0.1 % F.S.
Hystérésis    0.05 0.1 % F.S.
Débit de compensation nul   0 ± 1 0 ± 2 MV
Produit à grande échelle   ≤ 20 KPa 50 ± 10 50 ± 30 MV
≥ 35 kPa 100 ± 10 100 ± 30 MV
Température de décalage zéro. ≤ 20 KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Température à pleine échelle. ≤ 20 KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Temps compensé. ≤ 20 KPa 0 à 50 oC
≥ 35 kPa 0 à 70 oC
Température de fonctionnement - 20 à 80 oC
Température de stockage -40 à 125 oC
Surcharge admissible Prenez la plus petite valeur entre 3 fois l'échelle complète ou 120MPa
Pression de rupture 5 fois la taille totale
Stabilité à long terme 0.2 %  F.S./année
Matériau du diaphragme autres
Résistance à l'isolation Pour les appareils à courant alternatif
Vibration Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz
Le choc 100 g, 11 ms
Temps de réponse ≤ 1 ms
Sceau de l'anneau O Déchets d'acier ou d'acier
Remplissage du milieu Huile de silicium
Le poids ~ 150 g
Les paramètres sont testés dans les conditions suivantes: 1,5 mA @ 25°C


Construction du schéma

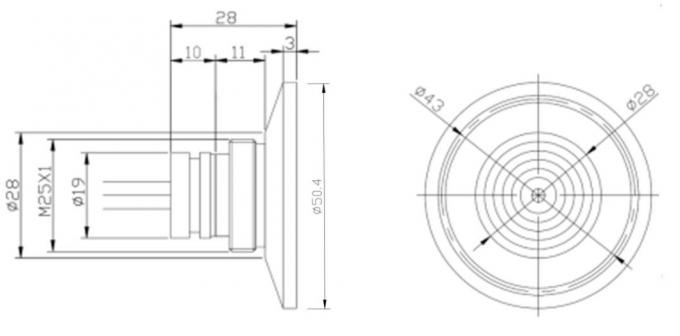

Dimension

Ht-Iq 50.4mm Big Diaphragm Silicon Piezoresistive Pressure Sensor Introduction






 Capteur de pression de silicium piézo-résistant HT-IQ 50,4 mm Capteur de pression de type grand diaphragme 1Capteur de pression de silicium piézo-résistant HT-IQ 50,4 mm Capteur de pression de type grand diaphragme 2

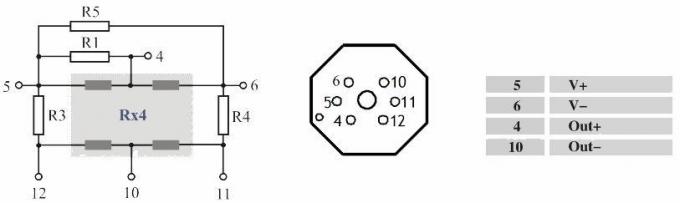

Connexion électrique et compensation
Ht-Iq 50.4mm Big Diaphragm Silicon Piezoresistive Pressure Sensor Introduction

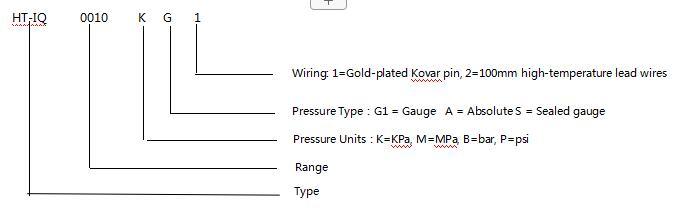

Exemples de sélection
Ht-Iq 50.4mm Big Diaphragm Silicon Piezoresistive Pressure Sensor Introduction
Conseils pour commander
1. Faites attention à l'ajustement entre la taille du noyau et le boîtier de l'émetteur pendant l'assemblage pour atteindre le
étanchéité requise
2Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter que la plaque de compensation ne soit bloquée ou endommagée.
3Si le support de mesure n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter des dommages au noyau dus à une déformation ou à un perçage du diaphragme.
5. Gardez le port de pression du noyau de la jauge de pression ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau.
6Si des modifications sont apportées aux câbles des broches, suivez l'étiquette sur le noyau pour référence.

Questions et réponses
Q1: Êtes-vous une société de fabrication?

R1: Nous sommes fabricants avec plus de 29 ans d'expérience/



Q2:Produit sur mesure

A2:Nous fournissons des services OEM et de conception personnalisée.



Q3:Garantie de qualité

R3: Nos produits bénéficient d'une garantie limitée de 12 à 18 mois à compter de la date d'expédition jusqu'à l'acheteur original. Hengtong remplacera ou réparera les produits défectueux gratuitement.Cette garantie ne s'applique pas aux unités modifiées.Il a été maltraité, négligé.



Q4: Expédition et emballage

A4:Les produits sont généralement expédiés par Express international, y compris UPS,FedEx,DHL et INT pour le fret prépayé,vous pouvez également utiliser votre compte d'expédition pour récupérer,emballage d'exportation standard,y compris la certification d'inspection.



Q5: Contactez-nous

A5:Nous avons une équipe de vente active et expérimentée pour vous servir sur la question technique et la question commerciale.
