Aperçu > Produits> Capteur de pression de silicium> Sensor de pression de silicium mini Sensor de pression différentielle de carburant pour l'essai de liquide

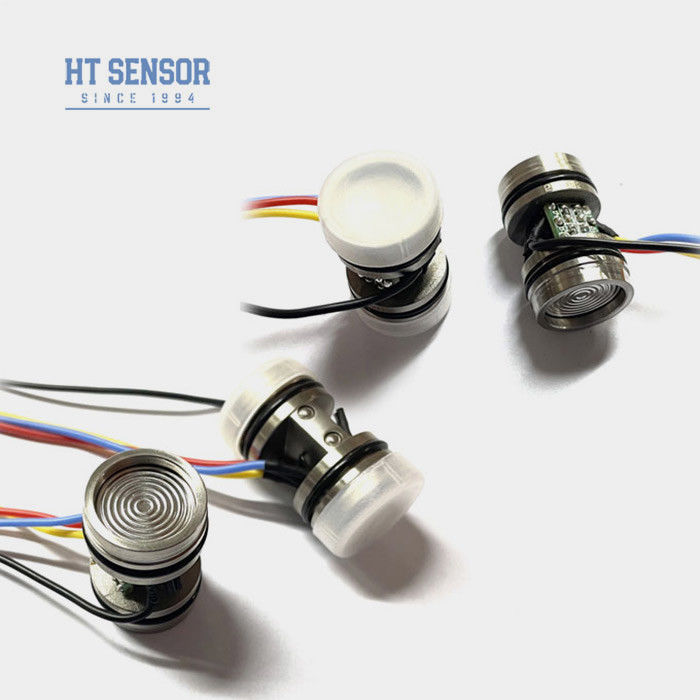

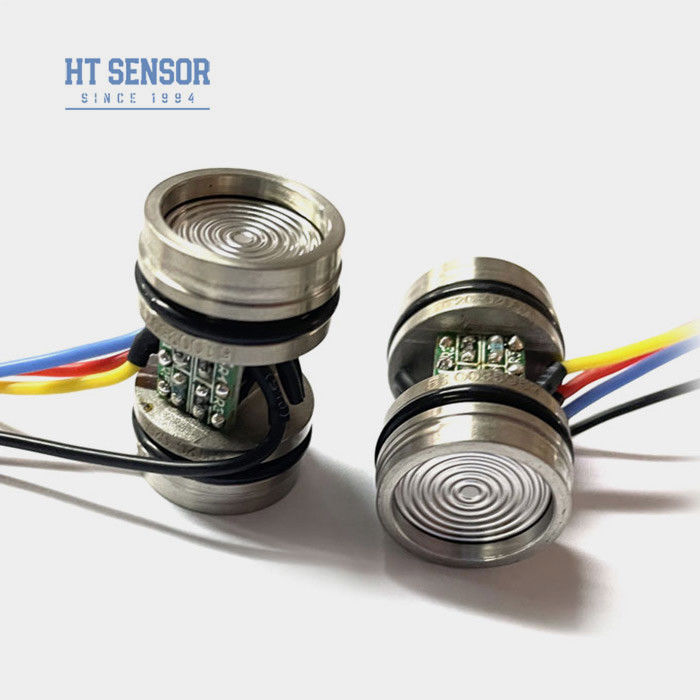

Sensor de pression de silicium mini Sensor de pression différentielle de carburant pour l'essai de liquide

Mini Silicon Pressure Sensor Fuel Differential Pressure Sensor For Liquid Test
Mini Silicon Pressure Sensor Fuel Differential Pressure Sensor For Liquid Test
Mini Silicon Pressure Sensor Fuel Differential Pressure Sensor For Liquid Test Mini Silicon Pressure Sensor Fuel Differential Pressure Sensor For Liquid Test
Informations de base
Lieu d'origine: Baoji, en Chine
Nom de marque: HT SENSOR
Certification: CE,RoHs,ISO9001
Numéro de modèle: HT20
Quantité de commande min: 1
Prix: negotiable
Détails d'emballage: Paquet d'exportation standard
Délai de livraison: 5 à 8 jours ouvrables
Conditions de paiement: Western Union, L/C, T/T
Capacité d'approvisionnement: 5000 pièces/mois
meilleur prix Contactez
Détail Infomation
Modèle N°.: HT20 Câblage du type: À quatre fils
Mesure du milieu: gaz et liquide Portée: Pour les appareils à combustion
Le pouvoir: 1.5 mA Paquet de transport: Cartonné
Longueur: 29.5mm Origine: Chine
Code du SH: 9026209090 Le type: capteur piézorésistif de pression
Pour: Transmetteur de pression au silicium diffusé Type de signal de sortie: Type analogique
Matériel: Acier inoxydable Personnalisation: Disponible Une demande personnalisée
Mettre en évidence:

Mini capteur de pression au silicium RoHs

,

Capteur de pression de silicium pour les essais liquides

,

Capteur de pression différentielle de carburant RoHs

Description de produit

Celle de détection de pression au silicium mini différentiel Hengtong HT20 pour l'essai de liquide

HT20 Capteur de pression différentielle

Introduction du capteur de pression différentiel en silicium:


Le détecteur de pression différentielle en silicium HT20 est un détecteur de pression différentielle en silicium piézorésistif avec un noyau en élément de silicium diffus très stable.un boîtier en acier inoxydable, et la pression est transmise à travers un boîtier en acier inoxydableLe détecteur ne doit pas être exposé à des rayonnements d'air.en contact direct avec le milieu de mesure, formant une structure entièrement à l'état solidemesure de la pression, permettant une mesure précise de la pression différentielle.Par conséquent, ce produit peut être appliqué dans divers scénarios qui nécessitentmesure de la pression différentielle, y compris dans des environnements hostiles et corrosifs
Caractéristiques du produitd'un détecteur de pression différentiel en silicium:

  1. Performance stable et fiable
  2. Résistance élevée à la pression statique
  3. Résultats économiques
  4. Utilise un élément piézorésistif de silicium rempli d'huile sensible à la pression
Applicationsd'un détecteur de pression différentiel en silicium:
  1. Détection de la pression différentielle
  2. Instruments d'étalonnage de la pression
  3. Mesure du niveau du liquide
  4. Contrôle des procédés industriels
Performance électriqued'un détecteur de pression différentiel en silicium:
  1. L'alimentation électrique: ≤ 2 mA de courant continu (type 1,5 mA de courant continu)
  2. Impédance d'entrée:3KΩ~6KΩ
  3. Impédance de sortie:2.5KΩ~6KΩ
  4. Connexion électrique: épingles Kovar plaquées d'or ou câbles à haute température de 100 mm

Paramètres de performanced'un détecteur de pression différentiel en silicium:
Plage de mesure 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000KPa
  Le type Je suis désolé. Unité
Linearité   ± 0.15 ± 0.3 % F.S.
Répétabilité  0.05 0.1 % F.S.
Hystérésis    0.05 0.1 % F.S.
Débit de compensation nul   0 ± 1 0 ± 2 MV
Produit à grande échelle   ≤ 20 KPa 50 ± 10 50 ± 30 MV
≥ 35 kPa 100 ± 10 100 ± 30 MV
Température de décalage zéro. ≤ 20 KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Température à pleine échelle. ≤ 20 KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Temps compensé. ≤ 20 KPa 0 à 50 oC
≥ 35 kPa 0 à 70 oC
Température de fonctionnement - 20 à 80 oC
Température de stockage -40 à 125 oC
Surcharge admissible Prenez la plus petite valeur entre 3 fois l'échelle complète ou 4MPa
Pression de rupture 5 fois la taille totale
Stabilité à long terme 0.2 %  F.S./année
Matériau du diaphragme autres
Résistance à l'isolation Pour les appareils à courant alternatif
Vibration Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz
Le choc 100 g, 11 ms
Temps de réponse ≤ 1 ms
Sceau de l'anneau O Déchets d'acier ou d'acier
Remplissage du milieu Huile de silicium
Le poids ~ 45 g
Les paramètres sont testés dans les conditions suivantes: 1,5 mA @ 25°C


Construction du schéma
Dimension Ht20 Mini Differential Pressure Sensor Cell for Liquid Test
Les notes:L'extrémité de sortie est la borne positive. Si les couleurs du fil changent, veuillez consulter l'étiquette attachée au capteur pour obtenir des informations précises.

Connexion électrique et compensationd'un détecteur de pression différentiel en silicium

Ht20 Mini Differential Pressure Sensor Cell for Liquid Test


Exemples de sélection
Ht20 Mini Differential Pressure Sensor Cell for Liquid Test
Conseils pour commander
1. Faites attention à l'ajustement entre la taille du noyau et le boîtier de l'émetteur pendant l'assemblage pour atteindre leétanchéité requise
2Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter que la plaque de compensation ne soit bloquée ou endommagée.
3Si le support de mesure n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter des dommages au noyau dus à une déformation ou à un perçage du diaphragme.
5. Gardez le port de pression du noyau de la jauge de pression ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau.
6Si des modifications sont apportées aux câbles des broches, suivez l'étiquette sur le noyau pour référence.

Produits

Sensor de pression de silicium mini Sensor de pression différentielle de carburant pour l'essai de liquide 3Sensor de pression de silicium mini Sensor de pression différentielle de carburant pour l'essai de liquide 4
 Sensor de pression de silicium mini Sensor de pression différentielle de carburant pour l'essai de liquide 5
Questions et réponses

1.Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?
A: haute précision, durabilité et excellentes performances.

2.Q: Puis-je personnaliser les spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous fournissons le service OEM et ODM

3Q: Quelle est votre capacité de production?
A: Je suis désolé. Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison
.
4.Q: Quelle est la période de livraison typique?
R: 5 à 8 jours ouvrables pour les modèles standard.

5Q: Quel est le prix des produits?
A: Prix compétitifs avec remises pour les commandes en vrac ou les partenaires à long terme
.
6.Q: Quelle est la garantie de vos produits? Et service après-vente?
R: Notre temps de garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, l'instruction à distance par le réseau PC est toujours disponible.
