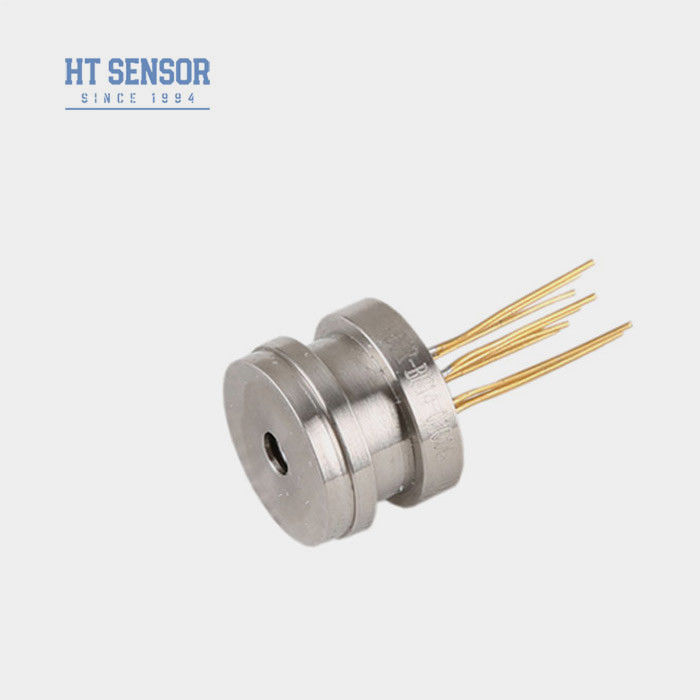

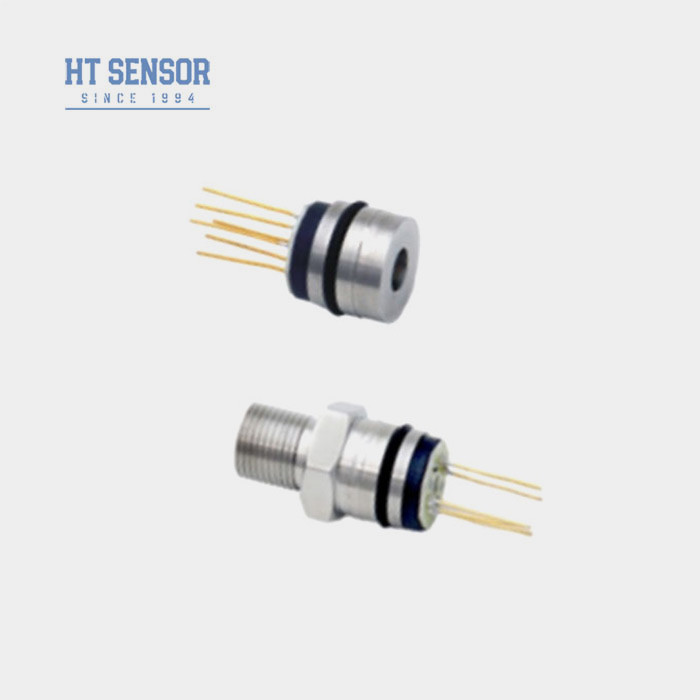

Capteur de pression en silicone OEM 15 mm en acier inoxydable 316L pour cellule de capteur de mesure de niveau de liquide
Détails du produit
| Numéro de modèle.: | HT15 | Type de fil: | peut contenir du fil |
|---|---|---|---|
| Type de câblage: | Pins de Kovar plaqués or ou à quatre fils | Milieu de mesure: | Gaz et liquide |
| Pouvoir: | 5 à 10 VDC /1,5 mA | Sortir: | 10 mv/V 100+-30 mv |
| Mots-clés: | Mini capteur | Forfait Transport: | Carton |
| Marque déposée: | - Je ne sais pas. | Matériel: | 316L en acier inoxydable |
| Mettre en évidence |
Capteur de pression en acier inoxydable au silicium 316L,Capteur de pression en acier inoxydable OEM de 15 mm,Capteur de pression de 15 mm pour la mesure du niveau du liquide |
||
Description du produit
Capteur de pression en silicium inoxydable 316L OEM 15mm pour test de liquide
Capteur de pression piézorésistif en silicium
Introduction du capteur de pression en silicium :
est un capteur de pression piézorésistif en silicium avec des éléments en silicium diffusé très stables à son cœur. Il utilise l'effet piézorésistif du silicium diffusé pour mesurer la pression des liquides et des gaz. Le capteur peut convertir les signaux de mesure de pression et de niveau en sortie électrique mv. Le capteur dispose d'une interface rapide et précise. La non-linéarité du capteur est calculée sur la base de la méthode des moindres carrés BFSL, qui est largement utilisée dans les compresseurs d'air, les systèmes de réfrigération et d'autres applications.
Caractéristiques du produit du capteur de pression en silicium:
- Utilise une technologie de pointe et est encapsulé dans un boîtier en acier inoxydable 316L Boîtier
- Large plage de mesure 0~350KPa~60MpaS
- Haute fiabilité et excellente stabilité
- Diverses interfaces filetées disponibles pour la sélection
- Convient pour mesurer la pression des gaz et des liquides non corrosifs avec une compatibilité 316L acier inoxydable
- Conception compacte, idéale pour les applications avec un espace limité
- Utilisé dans les systèmes de contrôle de processus pour la surveillance et le contrôle de la pression
- Communément utilisé dans les systèmes de réfrigération et les compresseurs d'air pour la mesure de la pression
- Alimentation : ≤2mA DC (Typique 1,5mA DC)
- Impédance d'entrée : 3KΩ~6KΩ
- Impédance de sortie : 2,5KΩ~6KΩ
- Connexion électrique : Broches Kovar plaquées or ou fils haute température de 100 mm
| Paramètres de performance du capteur de pression en silicium: | ||||
| Plage de mesure | Jauge (G) | 350KPa, 1000KPa, 2000Kpa | ||
| Absolu (A) | 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||
| Scellé (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS | |||
| Typ. | Max. | Unité | ||
| Linéarité | ±0,15 | ±0,3 | %F.S | |
| Répétabilité | 0,05 | 0,1 | %F.S | |
| Hystérésis | 0,05 | 0,1 | %F.S | |
| Sortie de décalage zéro | 0±1 | 0±2 | mV | |
| Sortie pleine échelle | 100±10 | 100±30 | mV | |
| Dérive de température de décalage zéro | ±0,5 | ±1 | %F.S | |
| Dérive de température pleine échelle | ±0,5 | ±1 | %F.S | |
| Température compensée | 0~70 | ºC | ||
| Température de fonctionnement | -20~80 | ºC | ||
| Température de stockage | -40~125 | ºC | ||
| Surcharge admissible | Prendre la valeur la plus petite entre 3 fois la pleine échelle ou 80MPa | |||
| Pression d'éclatement | 5X la pleine échelle | |||
| Stabilité à long terme | 0,2 % | F.S/An | ||
| Matériau du diaphragme | 316L | |||
| Résistance d'isolement | ≥200MΩ 100VDC | |||
| Vibration | Aucun changement dans des conditions de 10gRMS, 20Hz à 2000Hz | |||
| Choc | 100g, 11ms | |||
| Temps de réponse | ≤1ms | |||
| Joint torique | Caoutchouc nitrile ou caoutchouc fluoré | |||
| Milieu de remplissage | Huile de silicone | |||
| Poids | environ 20g | |||
| Les paramètres sont testés dans les conditions suivantes : 1,5 mA à 25 °C | ||||
| Construction des contours | |
| type1 |  |
| type2 | |
| Connexion électrique et compensation |
|
|
| Exemples de sélection |
| Conseils de commande |
étanchéité à l'air requise
2. Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter le blocage ou l'endommagement de la plaque de compensation.
3. Si le milieu mesuré n'est pas compatible avec le diaphragme du cœur et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4. Évitez d'appuyer sur le diaphragme du capteur avec les mains ou des objets pointus pour éviter d'endommager le cœur en raison de la déformation ou de la perforation du diaphragme.
5. Gardez l'orifice de pression du cœur de la pression manométrique ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de milieux corrosifs dans la chambre de pression négative du cœur.
6. En cas de modification des fils de broche, suivez l'étiquette sur le cœur réel pour référence.
