Sensor de pression du silicium pour le test de l'air sec Sensor de pression de l'eau

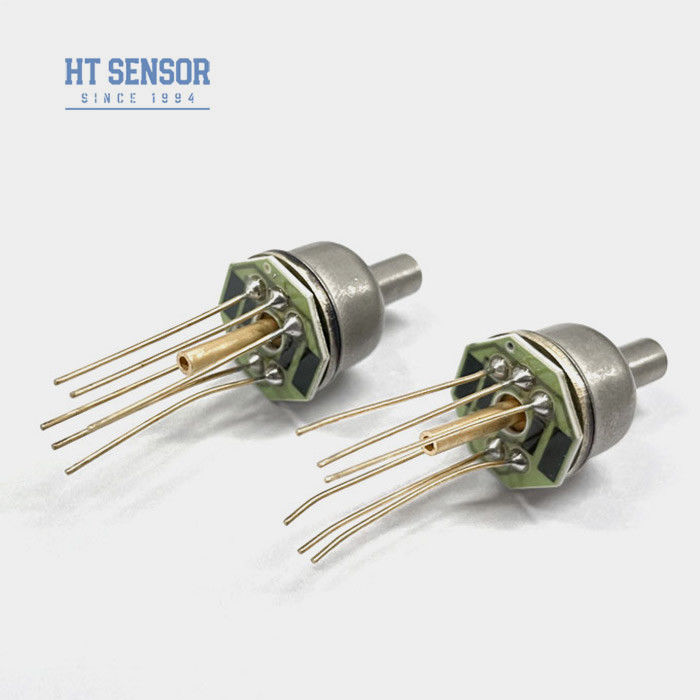

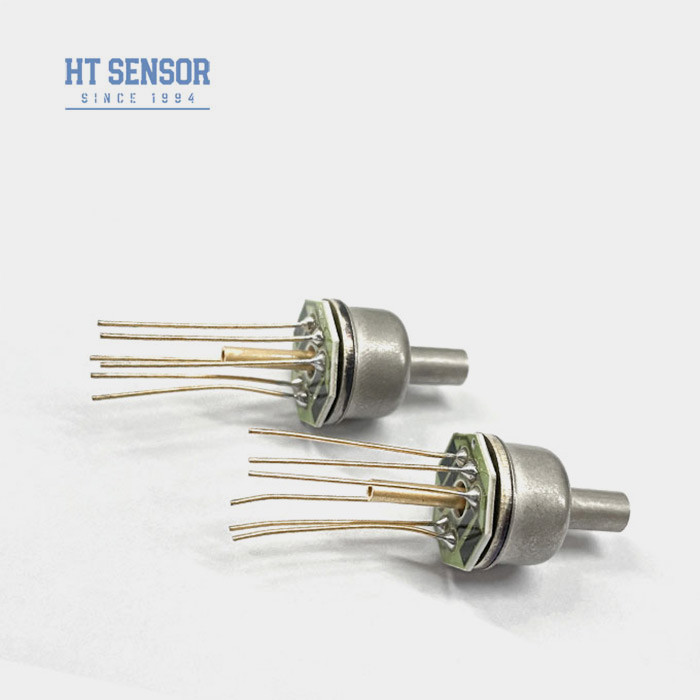

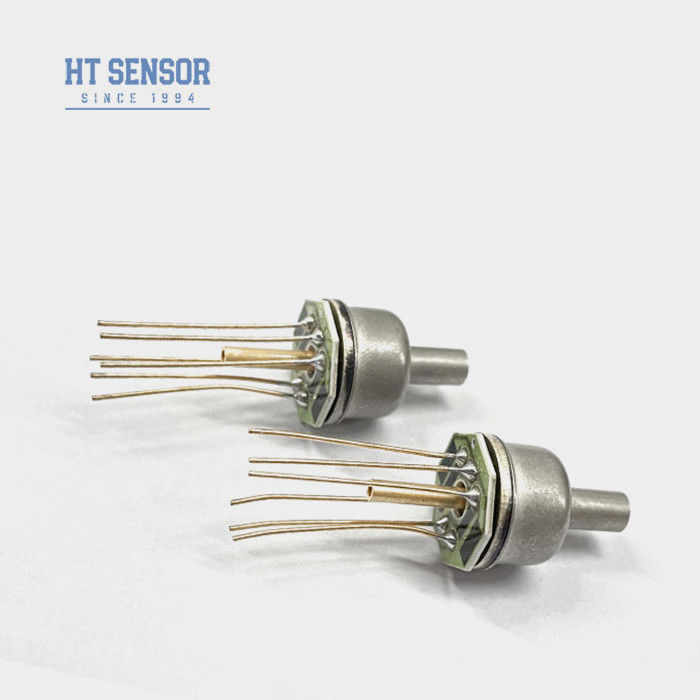

Thread To8 Silicon Pressure Sensor For Dry Air Test Sensor Water Pressure
Thread To8 Silicon Pressure Sensor For Dry Air Test Sensor Water Pressure
Thread To8 Silicon Pressure Sensor For Dry Air Test Sensor Water Pressure Thread To8 Silicon Pressure Sensor For Dry Air Test Sensor Water Pressure
Informations de base
Lieu d'origine: Baoji, en Chine
Nom de marque: HT SENSOR
Certification: CE,RoHs,ISO9001
Numéro de modèle: HT12
Quantité de commande min: 1
Prix: negotiable
Détails d'emballage: Paquet d'exportation standard
Délai de livraison: 5 à 8 jours ouvrables
Conditions de paiement: Western Union, L/C, T/T
Capacité d'approvisionnement: 5000 pièces/mois
meilleur prix Contactez
Détail Infomation
Modèle N°.: HT12 Type de fil: TO8
Câblage du type: épingles de Kovar plaquées en or Mesure du milieu: Air gazeux
Portée: Pour les appareils à commande numérique Produits: Signal analogue
Origine: La Chine Code du SH: 9026209090
Pour: Transmetteur de pression au silicium diffusé Type de signal de sortie: Type analogique
Matériel: Acier inoxydable Personnalisation: Disponible Une demande personnalisée
Mettre en évidence:

Fil à 8 capteurs de pression au silicium

,

Fil à 8 capteurs de pression de l'eau

,

Capteur de pression d'eau pour l'essai à l'air sec

Description de produit

HT12 Baoji Hengtong To8 Capteur de pression au silicium pour l'essai à l'air sec

HT12Capteur de pression piézoresistif au silicium
Introduction du capteur de pression en silicium:

Le capteur de pression piézorésistif en silicium HT12 est un élément de silicium diffus à haute stabilité, emballé à l'aide de l'encapsulation TO8 de pointe au niveau internationalIl est connu pour sa fiabilité, sa répétabilité et sa stabilité exceptionnelles, ce qui le rend idéal pour mesurer avec précision la pression des gaz.
Caractéristiques du produit du capteur de pression en silicium:
  1. Large plage de mesure, de 0 à 10 KPa à 2 MPa
  2. Haute fiabilité et excellente stabilité
  3. Technologie d'encapsulation du TO8
  4. Applications dans le domaine aérospatial
Sensor de pression du silicium pour le test de l'air sec Sensor de pression de l'eau 0

Applicationsd'une épaisseur d'environ 50 mm:
  1. Mesure des pressions des gaz secs non corrosifs
  2. Systèmes de commande pneumatique
  3. Ingénierie biomédicale pour applications médicales
  4. La mise en place d'un système de chauffage et de climatisation
  5. Épreuves aérospatiales à des fins liées à l'aviation
Performance électriqued'une épaisseur d'environ 50 mm:
  1. L'alimentation électrique: ≤ 2 mA de courant continu (type 1,5 mA de courant continu)
  2. Impédance d'entrée:3KΩ~6KΩ
  3. Impédance de sortie:2.5KΩ~6KΩ
  4. Connexion électrique: épingles Kovar plaquées d'or ou câbles à haute température de 100 mm
Paramètres de performanced'une épaisseur d'environ 50 mm:
Plage de mesure Épaisseur (G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000KPa
Absolute (A) Les émissions de gaz à effet de serre sont calculées en fonction de la fréquence d'émission.
Le type Je suis désolé. Unité
Linearité ± 0.15 ± 0.3 % F.S.
Répétabilité 0.05 0.1 % F.S.
Hystérésis 0.05 0.1 % F.S.
Débit de compensation nul 0 ± 1 0 ± 2 MV
Produit à grande échelle ≤ 20 KPa 50 ± 10 50 ± 30 MV
≥ 35 kPa 100 ± 10 100 ± 30 MV
Température de décalage zéro. ≤ 20 KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Température à pleine échelle. ≤ 20 KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Temps compensé. ≤ 20 KPa 0 à 50 oC
≥ 35 kPa 0 à 70 oC
Température de fonctionnement - 20 à 80 oC
Température de stockage -40 à 125 oC
Surcharge admissible Prenez la plus petite valeur entre 3 fois l'échelle complète ou 4MPa
Pression de rupture 5 fois la taille totale
Stabilité à long terme 0.2 % F.S./année
Matériau du diaphragme autres
Résistance à l'isolation Pour les appareils à courant alternatif
Vibration Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz
Le choc 100 g, 11 ms
Temps de réponse ≤ 1 ms
Le poids ~ 12,5 g
Les paramètres sont testés dans les conditions suivantes: courant constant de 1,5 mA et température ambiante de 25 °C
Sensor de pression du silicium pour le test de l'air sec Sensor de pression de l'eau 1Sensor de pression du silicium pour le test de l'air sec Sensor de pression de l'eau 2
Construction du schéma
Dimension Sensor de pression du silicium pour le test de l'air sec Sensor de pression de l'eau 3
Connexion électrique et compensation
Sensor de pression du silicium pour le test de l'air sec Sensor de pression de l'eau 4



Conseils pour commander
1. Faites attention à l'ajustement entre la taille du noyau et le boîtier de l'émetteur pendant l'assemblage pour atteindre leétanchéité requise
2Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter que la plaque de compensation ne soit bloquée ou endommagée.
3Si le support de mesure n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter des dommages au noyau dus à une déformation ou à un perçage du diaphragme.
5. Gardez le port de pression du noyau de la jauge de pression ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau.
6Si des modifications sont apportées aux câbles des broches, suivez l'étiquette sur le noyau pour référence.
société
Sensor de pression du silicium pour le test de l'air sec Sensor de pression de l'eau 5
Sensor de pression du silicium pour le test de l'air sec Sensor de pression de l'eau 6Sensor de pression du silicium pour le test de l'air sec Sensor de pression de l'eau 7
Questions et réponses
1.Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?
A: haute précision, durabilité et excellentes performances.
2.Q: Puis-je personnaliser les spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous fournissons le service OEM et ODM
3Q: Quelle est votre capacité de production?
A: Je suis désolé. Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison
.
4.Q: Quelle est la période de livraison typique?
A: Je suis désolé.5 à 8 jours ouvrablesPour les modèles standard, les produits personnalisés peuvent varier.
5Q: Quel est le prix des produits?
A: Prix compétitifs avec remises pour les commandes en vrac ou les partenaires à long terme
.
6.Q: Quelle est la garantie de vos produits? Et service après-vente?
R: Notre temps de garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, l'instruction à distance par le réseau PC est toujours disponible.
