Aperçu > Produits> Capteur de pression de silicium> Capteur de pression du diaphragme au silicium de 19 mm de diamètre 316L Capteur de pression piézoresistif

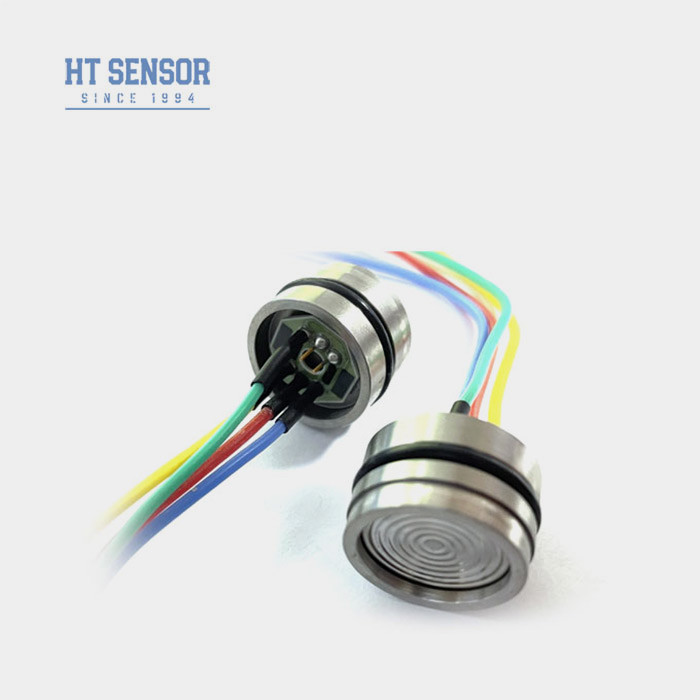

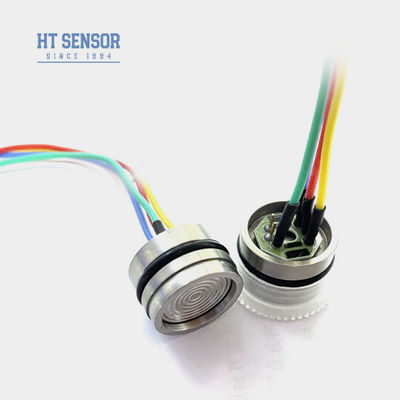

Capteur de pression du diaphragme au silicium de 19 mm de diamètre 316L Capteur de pression piézoresistif

19mm Diameter Silicon Diaphragm Pressure Sensor 316L Piezoresistive Pressure Sensor
19mm Diameter Silicon Diaphragm Pressure Sensor 316L Piezoresistive Pressure Sensor
19mm Diameter Silicon Diaphragm Pressure Sensor 316L Piezoresistive Pressure Sensor 19mm Diameter Silicon Diaphragm Pressure Sensor 316L Piezoresistive Pressure Sensor 19mm Diameter Silicon Diaphragm Pressure Sensor 316L Piezoresistive Pressure Sensor
Informations de base
Lieu d'origine: Baoji, en Chine
Nom de marque: HT SENSOR
Certification: CE,RoHs,ISO9001
Numéro de modèle: HT19
Quantité de commande min: 1
Prix: negotiable
Détails d'emballage: Paquet d'exportation standard
Délai de livraison: 5 à 8 jours ouvrables
Conditions de paiement: L/C, T/T et Western Union
Capacité d'approvisionnement: 5000 pièces/mois
meilleur prix Contactez
Détail Infomation
le matériel: autres Min Range: 10kPa
Max Range: 100Mpa L'offre: moins de 2mA
Produits: signal mv sélectionnable: fil de silicone de Quatre-couleur
Modèle: HT19 Très haut: 12 mm
Mettre en évidence:

Capteur de pression du diaphragme au silicium de 19 mm de diamètre

,

Capteur de pression du diaphragme de silicium 316L

,

316L Capteur de pression piézoresistif

Description de produit

HT19 19mm Diamètre 316L Matériau Mv Sortie de signal Diffusion Cellule de capteur de pression au silicium



HT19 PiezoresistantD'autres produitsCapteur de pression

Introduction du capteur de pression en silicium de 15 mm:



HT19 capteur de pression en silicium piézorésistif, dont le composant principal est un élément de détection en silicium à réflexion diffuse de haute stabilité.Le paquet de détection utilise de l'huile de silicone pour transférer la pression d'un diaphragme en acier inoxydable 316L à l'élément de détectionLa méthode de l'effet piezoresistif du silicium diffusé a été utilisée pour mesurer la pression des gaz et des liquides.et le prix est moins cher que les autres types.



Caractéristiques du produitd'une épaisseur de 15 mm,:

  • Large plage de mesure: 0 à 10 KPa à 100 MPa
  • Élément de détection au silicium piézorésistif
  • Pour les appareils à sous-système, les caractéristiques suivantes doivent être respectées:
  • Montage à anneaux O
  • Haute précision et stabilité

Applicationsd'une largeur de 15 mm,

  • Pression de mesure du gaz et du liquide
  • Exploitation pétrolière
  • L'approvisionnement en eau et en chaleur de la ville
  • Système de contrôle de processus
  • Inspection de l'aviation et de la navigation
  • Pression hydraulique



Performance électriqued'une épaisseur de 15 mm,:



  • L'offre:1.5mADC
  • Impédance d'entrée:3KΩ~6KΩ
  • Impédance de sortie:2.5KΩ~6KΩ
  • Résistance à l'isolation:≥ 100MΩ/50VDC
  • Voltage d'isolation: 500 VAC entre le boîtier et la connexion électrique ne causera pas de dommages
  • Compatible avec l'acier inoxydable 316L



Spécification de performance du capteur de pression en silicium

Paramètres

La fréquence d'écoulement est de 0 à 10 KPa, de 20 KPa, de 35 KPa, de 100 KPa, de 200 KPa, de 350 KPa, de 700 KPa, de 1 MPa, de 2 MPa.3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa
Typique - Je vous en prie. Unités
Pression Non linéaire

± 0.15

 ± 0.3 % F.S.
Répétabilité sous pression et hystérésis 0.02 0.05 % F.S.
Sortie nulle 0 ± 1 0 ± 2 MV
Sortie de la portée ≤ 20 KPa 50 ± 10 50 ± 30 MV
≥ 35 KPa 100 ± 10 100 ± 30 MV
Erreur de température nulle ≤ 20 KPa ± 1 ±2 % F.S.
≥ 35 KPa ± 0.5 ± 1 % F.S.
Température d'erreur ≤ 20 KPa ± 1 ±2 % F.S.
≥ 35 KPa ± 0.5 ± 1 % F.S.
Pression de preuve 3X Dimension nominale ou 120 MPa, selon la valeur inférieure Je vous en prie.
Plage de température de fonctionnement - 20 à 80 °C
Plage de température compensée La fréquence d'écoulement de l'électricité doit être supérieure ou égale à: °C
Plage de température de stockage -40 à 125 °C

Note :Paramètre ci-dessus dans les conditions suivantes:Alimentation: 1,5mA Température: 25°C

Dimension

Capteur de pression du diaphragme au silicium de 19 mm de diamètre 316L Capteur de pression piézoresistif 0



Capteur de pression du diaphragme au silicium de 19 mm de diamètre 316L Capteur de pression piézoresistif 1

Conseils pour commander

1. Faites attention à l'ajustement entre la taille du noyau et le boîtier de l'émetteur pendant l'assemblage pour atteindre l'étanchéité à l'air requise

2Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter que la plaque de compensation ne soit bloquée ou endommagée.

3Si le support de mesure n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.

4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter des dommages au noyau dus à une déformation ou à un perçage du diaphragme.

5. Gardez le port de pression du noyau de la jauge de pression ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau.

6Si des modifications sont apportées aux câbles des broches, suivez l'étiquette sur le noyau pour référence.
