Capteur de pression de silicium piézoresistif à jauge absolue
Product Details
| Numéro de modèle.: | HT19 | Type de fil: | Non |
|---|---|---|---|
| Type de câblage: | Pins de Kovar à quatre fils ou plaqués or | Milieu de mesure: | Gaz et liquide |
| Gamme: | - 100 kPa~0~10 kPa~100 MPa | Milieu de remplissage: | Huile de silicium |
| Stabilité à long terme: | 0.2%F.S/Year | Taper: | Capteur de pression au silicium piézorésistif |
| Pour: | Transmetteur de pression au silicium diffusé | Personnalisation: | Disponible | Demande personnalisée |
| Mettre en évidence |
Transducteur de pression piézo-résistif à jauge absolue,L'huile de transducteur de pression piézorésistive ISO9001,Capteur de pression d'eau ISO9001 |
||
Product Description
HT19 Hengtong Sensor de pression de silicium piézoresistant à jauge absolue pour l'eau et l'huile
Capteur de pression piézo-résistif de jauge absolue Capteur de pression d'eau d'huile
HT19 Capteur de pression piézoresistif au silicium
Introduction du capteur de pression en silicium:
Le HT19 fonctionne comme un capteur de pression piézorésistif en silicium, avec un noyau constitué d'un élément de silicium diffus hautement stable.la pression des liquides et des gaz en transmettant la pression du milieu d'essai au diaphragme en silicium à travers un diaphragme isolant et de l'huile de silicium.La polyvalence du capteur est largement utilisée dans les compresseurs d'air et les systèmes de réfrigération
Caractéristiques du produitd'une épaisseur d'environ 50 mm:
- 1.Utilisant une technologie de pointe et un boîtier en acier inoxydable 316L, ainsi que matériaux tels que le titane et le Hastelloy pour le diaphragme
- 2.Utilisation de circuits à pellicule épaisse pour la compensation de la température et le point zéro correction
- 3.fiabilité, répétabilité et stabilité exceptionnelles
Applicationsd'une épaisseur d'environ 50 mm:
- 1. Convient pour mesurer la pression des gaz et des liquides non corrosifs avec 316L Compatibilité avec l'acier inoxydable
- 2Appliqué dans divers sites de procédés industriels, y compris le pétrole, la chimie, la métallurgie, l'énergie et l'hydrologie
- 3.Utilisé dans les industries maritimes et aéronautiques
- 4. Convient pour les systèmes de commande hydraulique et pneumatique
- 5.Utilisé dans les applications de contrôle de processus
Performance électriqued'une épaisseur d'environ 50 mm:
- 1.Alimentation électrique: ≤ 2 mA CC (DC typique de 1,5 mA)
- 2.Impédance d'entrée: 3KΩ~6KΩ
- 3Impédance de sortie:2.5KΩ~6KΩ
- 4.Connexion électrique: broches Kovar plaquées en or ou câbles à haute température de 100 mm.
| Paramètres de performanced'une épaisseur d'environ 50 mm: | |||||
| Portée | Épaisseur (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000KPa | |||
| Absolute (A) | Les émissions de gaz à effet de serre sont calculées en fonction de la fréquence d'émission. | ||||
| Sélectionné | Le système d'échantillonnage doit être conforme à l'annexe I. | ||||
| Le type | Je suis désolé. | Unité | |||
| Non linéaire | ± 0.15 | ± 0.3 | % F.S. | ||
| Répétabilité | 0.05 | 0.1 | % F.S. | ||
| Hystérésis | 0.05 | 0.1 | % F.S. | ||
| Sortie nulle | 0 ± 1 | 0 ± 2 | MV | ||
| Sortie de la portée | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | MV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | MV | ||
| Erreur de température nulle | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Température d'erreur | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temps compensé. | ≤ 20 KPa | 0 à 50 | oC | ||
| ≥ 35 kPa | 0 à 70 | oC | |||
| Température de fonctionnement | - 20 à 80 | oC | |||
| Température de stockage | -40 à 125 | oC | |||
| Surcharge admissible | Prenez la plus petite valeur entre 3 fois l'échelle complète ou 120MPa | ||||
| Pression de rupture | 5 fois la taille totale | ||||
| Stabilité à long terme | 0.2 % | F.S./année | |||
| Matériau du diaphragme | autres | ||||
| Résistance à l'isolation | Pour les appareils à courant alternatif | ||||
| Vibration | Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz | ||||
| Le choc | 100 g, 11 ms | ||||
| Temps de réponse | ≤ 1 ms | ||||
| Sceau de l'anneau O | Rings de nitrile ou de fluorure | ||||
| Remplissage du milieu | Huile de silicium | ||||
| Le poids | environ 20 g | ||||
| Les paramètres sont testés dans les conditions suivantes: 1,5 mA @ 25°C | |||||
| Construction du schéma d'une épaisseur d'environ 50 mm | |
| type 1 | |
| type 2 | |
| Connexion électrique et compensationd'une épaisseur d'environ 50 mm |
|
|

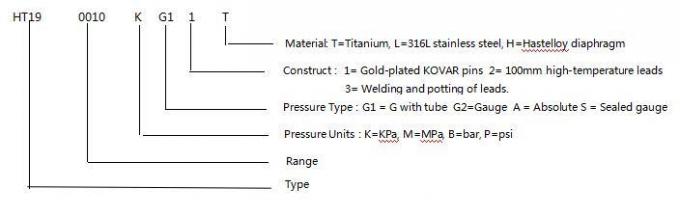

| Exemples de sélection |
| Conseils pour commander |
2Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter que la plaque de compensation ne soit bloquée ou endommagée.
3Si le support de mesure n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter des dommages au noyau dus à une déformation ou à un perçage du diaphragme.
5. Gardez le port de pression du noyau de la jauge de pression ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau.
6Si des modifications sont apportées aux câbles des broches, suivez l'étiquette sur le noyau pour référence.
| Questions et réponses |
.
.
